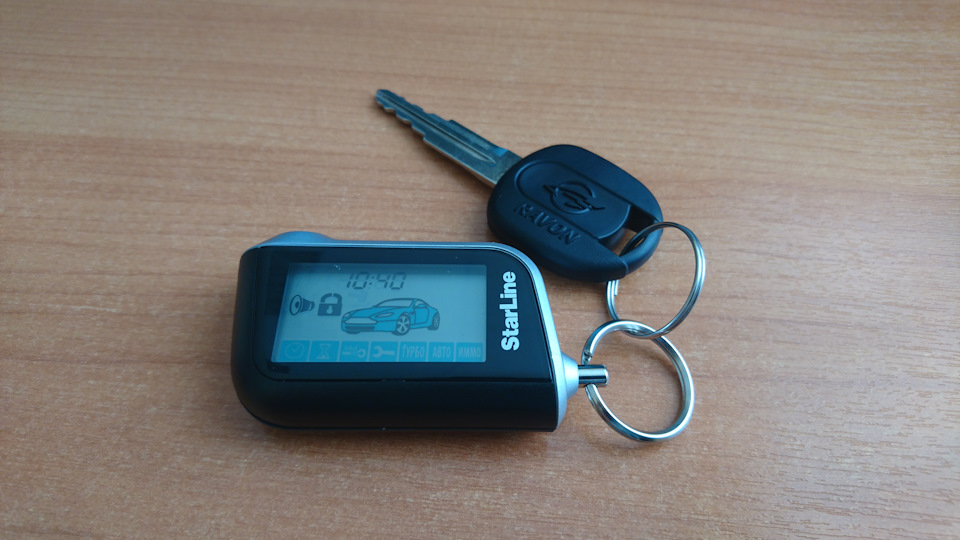

Starline A93 – одна из наиболее современных, универсальных и надежных автомобильных сигнализаций. Цена с установкой автосигнализации Starline A93 CAN+LIN составляет около 15000 рублей. Установить охранный комплекс Старлайн А93 можно самостоятельно при наличии соответствующих навыков электромонтажных работ и начальных знаний в области электрики, чтения электросхем. В комплект поставки устройства входят инструкция по эксплуатации и инструкция по установке SlarLine A93. В процессе монтажа охранного комплекса пригодится, прежде всего, руководство по установке. Там подробно описаны основные этапы работ, приведены электрические схемы. Руководство предназначено для профессиональных мастеров-установщиков автосигнализаций. При установке Старлайн А93 необходимо соблюдать технологию монтажа электрооборудования, быть предельно внимательным, учитывать особенности электросхемы вашего автомобиля. Рассмотрим особенности выполнения отдельных этапов работ.

Общие требования

Содержание

Перед началом работ необходимо изучить . Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей.
На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Перед началом монтажа следует убедиться, что все электрооборудование автомобиля работает исправно, лучше произвести компьютерную диагностику.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

Изготовитель рекомендует шунтировать дополнительно установленные реле блокировки диодами. Это означает, что параллельно обмотке реле устанавливаются диоды средней мощности, включенные в обратной полярности относительно напряжения бортовой сети.
Шунт

Размещение элементов охранного комплекса

Типовое размещение компонентов комплекса приведено на рисунке.
Типовое размещение компонентов

Центральный блок (позиция 1) обычно размещается под приборной панелью. Следует учитывать, что внутри блока находится датчик температуры салона, поэтому если его установить в непосредственной близости от патрубков обогревателя салона, данные о температуре будут некорректны. Обычно установщики используют место рядом с левым коленом водителя, устанавливая центральный блок за блоком предохранителей на левую боковую стойку салона. Следует убедиться, что в это место не попадает влага во время ливневого дождя. Центральный блок лучше установить разъемами вниз, чтобы в крайнем случае избежать попадание воды внутрь корпуса.

Приемопередатчик (поз.2) устанавливается в верхней части салона для обеспечения максимальной дальности контроля. Необходимо, чтобы рядом с ним (на расстоянии менее 5 см) не находились другие электронные блоки, металлические детали салона.

Световой индикатор состояния охранной системы (3) обычно устанавливается в углу салона под лобовым стеклом.

Сирена (поз.4) устанавливается под капотом вдали от источников тепла. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Концевые выключатели багажника и капота устанавливаются таким образом, чтобы при полном закрытии оставался зазор приблизительно 3 мм.

Расположение и назначение контактов на центральном блоке

Схема расположения контактов на основном блоке Старлайн А93.
Схема расположения контактов

Все основные разъемы центрального блока расположены в ряд с одной стороны. Это упрощает проведение монтажных работ, трассировку проводников. Разъемы Старлайн универсальны, поэтому чтобы, например, произвести замену старлайн а91 на а93, достаточно только «перекинуть» разъемы на головном блоке.

Распиновка (расположение и назначение выводов) основных разъемов.
Распиновка основных разъемов 1

Распиновка основных разъемов 2

Подключение основных цепей

Установка сигнализации начинается с подключения проводов питания электрических блоков. Массу (минус питания) следует подключать под штатные болты крепления заземляющих проводов автомобиля. Они обычно расположены в нижних углах передней части салона либо в районе блока предохранителей салона. Если таких мест креплений не обнаружится, можно самостоятельно изготовить массовый крепеж к металлическим кузовным деталям автомобиля под приборной панелью.

При подключении к + питания следует использовать многожильный медный провод сечением не менее 6 кв.мм в полихлорвиниловой изоляции. Все электрические соединения проводов следует выполнять методом «скрутка + пайка» с последующей изоляцией места соединения термоусадкой.
Места соединения

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов
Подключение к шинам CAN и LIN

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.
Схема подключения

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

  • слаботочное управление;
  • силовое положительное управление;
  • силовое отрицательное управление;
  • двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке
Схема подключения слаботочного управления

Схема подключения силового управления
Схема подключения слаботочного управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке
Варианты блокировки двигателя

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Подключение модуля обхода иммобилайзера и GSM-модуля

Для организации режима автозапуска автосигнализация предусматривает обходчик иммобилайзера. Пример подключения обходчика ВР-03 изображен на рис.
Подключения обходчика ВР-03

Охранный комплекс предусматривает подключение GSM-модуля. Он приобретается отдельно либо поставляется в комплекте.
GSM модуль

Вид платы GSM-модуля
Плата GSM модуля

Установка GSM модуля производится непосредственно в центральный блок. Для этого он отключается от разъемов и разбирается. Затем GSM-модуль устанавливается в разъемы на плате центрального устройства.
Установка GSM модуля

Общая схема сигнализации Starline A93, Starline A93 ECO, Starline A63 изображена на рис.
Схема сигнализации

Схема подключения управляемых модулей и датчиков представлена на рис.
Схема подключения

Настройка охранного комплекса Старлайн А93

После выполнения всех электромонтажных работ еще раз проверяют правильность электрических соединений, проверяют отсутствие коротких замыканий и обрывов электрических цепей. После этого производят пробное включение комплекса. Для этого подключают клеммы аккумуляторной батареи к бортовой сети автомобиля. В этот момент обязательно, чтобы брелки со вставленными элементами питания были под рукой. При первоначальном запуске, возможно, что сигнализация сразу войдет в охранный режим, сработает сирена, могут заблокироваться двери. Если в автомобиле есть проблемы с открытием дверных замков от механического ключа, лучше открыть форточки на случай блокировки дверей.
После снятия автомобиля с охраны производят пробный запуск двигателя. Если он произошел успешно, глушат двигатель и проверяют наличие ошибок систем автомобиля с помощью компьютерной диагностики. Если новые ошибки отсутствуют, переходят к программированию систем охранной сигнализации в соответствии с таблицами, приведенными в руководствах по установке и обслуживанию.

Преимущества самостоятельной установки охранного комплекса

Самостоятельная установка сигнализации имеет ряд преимуществ:

  • стоимость установки существенно уменьшается, в основном, составляет стоимость расходников (провода, термоусадка, крепеж);
  • при самостоятельной установке можно осуществить нестандартные методы блокирования двигателя, что значительно усложнит проблему угона автомобиля;
  • ремонт и обслуживание самостоятельно установленной сигнализации не составит труда.
