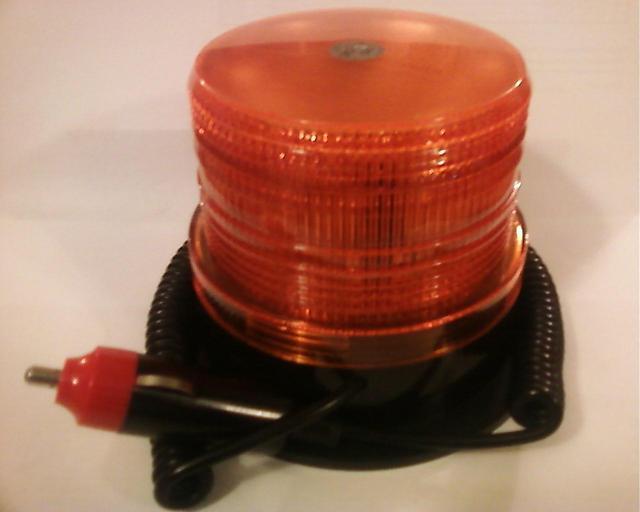

Проблесковые маячки используются в электронных охранных домовых системах и на автомобилях как средства индикации, сигнализации и предупреждения. С развитием светодиодной техники появились и светодиодные маяки которые можно установить даже на велосипед и после этого вы не останетесь незамеченными на дороге.


Светодиодный маяк схема на таймере КР1006ВИ1

Эту конструкцию, а точнее его схему можно назвать простой и доступной. Устройство работает на основе таймера КР1006ВИ1, имеющего два прецизионных компаратора. кроме того в устройство, входят времязадающий оксидный конденсатор С1, делитель напряжения на сопротивлениях R1 и R2. С третьего выхода микросхемы DA1 управляющие импульсы следуют на светодиоды HL1—HL3.

Включение схемы осуществляется с помощью тумблера SB1. В начальный момент времени на выходе таймера высокий уровень напряжения и светодиоды светятся. Емкость С1 начинает заряжаться через цепь R1 R2. Спустя одну секунду, время можно регулировать сопротивлениями R1 R2 и конденсатором С1, напряжение на обкладках конденсатора достигает величины срабатывания одного из компараторов. При этом напряжение на выводе три DA1 будет нулевым, светодиоды потухнут. Так продолжается из цикла в цикл, пока на радиолюбительскую конструкцию подано напряжение.

Рекомендуется использовать в конструкции мощные светодиоды HPWS-T400 или аналогичные им с током потребления не выше 80 мА. Можно использовать и один светодиод, например LXHL-DL-01, LXHL-FL1C, LXYL-PL-01, LXHL-ML1D, LXHL-PH01.

Светодиодный маяк для поиска домашних животных в ночное время

Найти в темное время различные предметы или, например, домашних животных, станет проще, если на них закрепить нашу радиолюбительскую разработку, которая с наступлением темноты автоматически включится и начнет подавать световой сигнал.

Это обычный несимметричный мультивибратор на биполярных транзисторах разной проводимости VT2, VT3, который генерирует короткие импульсы с интервалом в пару секунд. Источником света является мощный светодиод HL1, датчиком освещенности является фототранзистор.

Фототранзистор с сопротивлениями R1, R2 образует делитель напряжения в базовой цепи транзистора VT2. В светлое время суток напряжение на эмиттерном переходе транзистора VT2 низкое, и он заперт вместе со своим коллегой VT3. С наступлением темноты транзисторы начинают работать в режиме генерации импульсов от которых вспыхивает и светодиод


Источник: http://www.texnic.ru/konstr/elektrika/el044.htm
