Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS

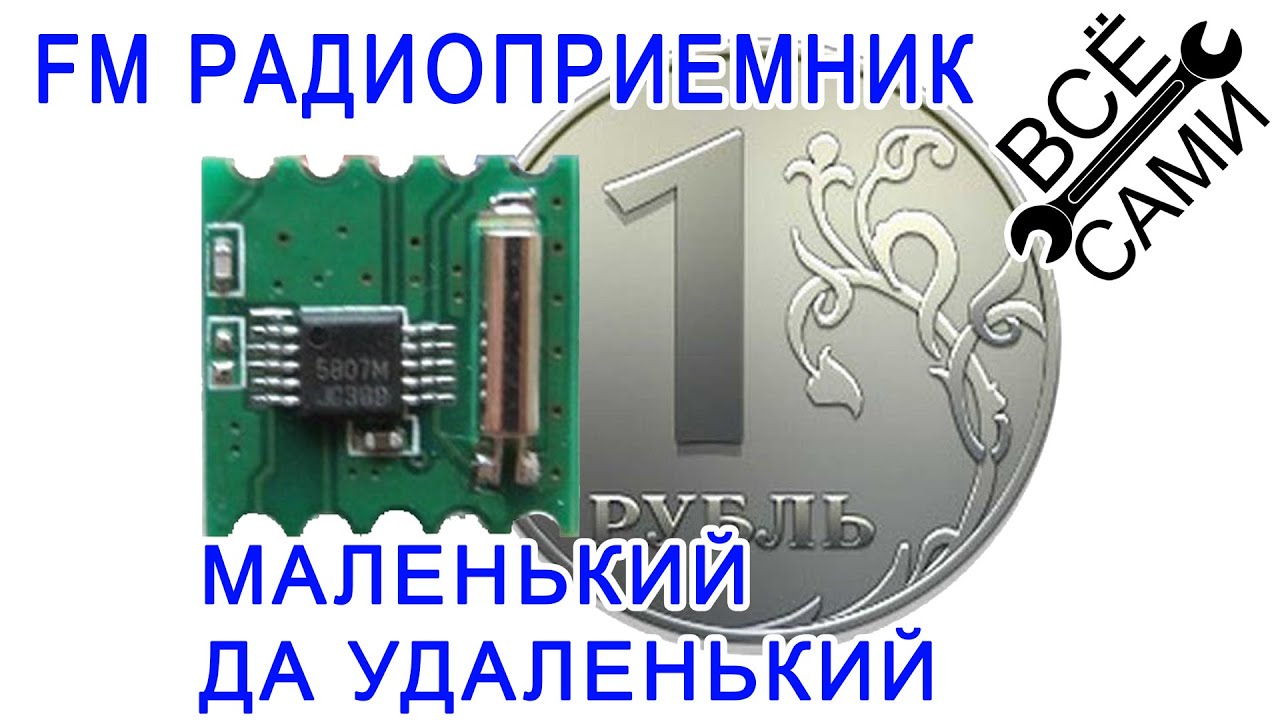

Попался мне модуль радиоприемника на микросхеме RDA5807, он заинтриговал меня своей ценой и размерами, а когда я посмотрел весь его функционал, то понял что с ним можно поработать. В итоге в связке с arduino получился полноценный радиоприемник, с функцией RDS, цифровой регулировкой громкости, и авто настройкой.
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
Назначение контактов модуля RDA5807.
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
К ардуино данный модуль подключается по следующей схеме.
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
Из компонентов нам понадобятся:
Сам модуль приемника RDA5807.
Плата ARDUINO.
Графический дисплей NOKIA 5110.
3 тактовых кнопки.
Резисторы:
10кОм - 3шт.
47 Ом - 1шт.
10 Ом - 2шт.
И 2 электролитических конденсатора 330 мкФ 16 вольт.
Наушники.
Соединяем все согласно схемы, и обращаем особое внимание на подключение ЖК индикатора, так как они собираются в разных подвалах китая и выводы могут отличатся.
PIN_SCE подключен к выводу 3 arduino
PIN_RESET подключен к выводу 4 arduino
PIN_DC подключен к выводу 5 arduino
PIN_SDIN подключен к выводу 6 arduino
PIN_SCLK подключен к выводу 7 arduino
По выводам питания и подсветки разберетесь сами.
Кнопки по схеме
1-я значение (-)
2-я (Меню)
3-я значение (+) Наушники подключать на прямую к модулю приемника RDA5807 нельзя, собираем простую схему согласования.
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
Кстати звук в наушниках получается очень громким, дополнительного усилителя не нужно.
После сборки можно заливать скетч а ардуино.
#include <Wire.h> #define DEBUG 0 const int entrada = A0; int entradaV = 0; int menu; #define MAXmenu 4 int menux; #define MAXmenux 4 static char menuS[]= {" ","MANUAL TUNE","VOLUME ","AUTO TUNE","INFO "}; int volumen=2,volumenOld=7; int frecuencia,frecuenciaOld; unsigned int z,z1; byte xfrecu,xfrecuOld; unsigned int estado[6]; unsigned long time,time1,time2,time3; // int RDA5807_adrs=0x10; // I2C-Address RDA Chip for sequential Access // int RDA5807_adrr=0x11; // I2C-Address RDA Chip for random Access // int RDA5807_adrt=0x60; // I2C-Address RDA Chip for TEA5767like Access char buffer[30]; unsigned int RDS[4]; char seg_RDS[8]; char seg_RDS1[64]; char indexRDS1; char hora,minuto,grupo,versio; unsigned long julian; int mezcla; void setup() { Wire.begin(); Serial.begin(9600); LcdInitialise(); LcdClear(); //drawBox(); WriteReg(0x02,0xC00d); // write 0xC00d into Reg.2 ( soft reset, enable,RDS, ) WriteReg(0x05,0x84d8); // write ,0x84d8 into Reg.3 // frecuencia inicial frecuencia=177; //104.7 // frecuencia=26; //89.6 time3=time2=time1=time = millis(); menu=3; canal(frecuencia); clearRDS; } void loop() { entradaV = analogRead(entrada); #if DEBUG Serial.print("sensor = " ); Serial.println(entradaV);delay(50); #endif // Boton menu if(entradaV>500 && entradaV<524) { menu++; if(menu>MAXmenu)menu=1; Visualizar(); // sprintf(buffer,"Menu->%s",menuS[menu]); gotoXY(2,2); LcdString(buffer); #if DEBUG Serial.print("menu = " ); Serial.println(menu); #endif while(1020>analogRead(entrada))delay(5); } // Boton derecho if( entradaV<50) { menux++; if(menux>MAXmenux)menux=MAXmenux; #if DEBUG Serial.print("menux = " ); Serial.println(menux); #endif switch(menu) { case 1: frecuencia++; if(frecuencia>205)frecuencia=205; // верхняя граница частот delay(130); break; case 2: volumen++; if(volumen>15)volumen=15; while(1020>analogRead(entrada))delay(5); break; case 3: busqueda(0); while(1020>analogRead(entrada))delay(5); break; case 4: LcdClear(); visualPI(); delay(3000); LcdClear(); frecuenciaOld=-1; break; } } // Boton izquierdo if( entradaV<700 && entradaV>660) { menux--; if(menux<1)menux=1; #if DEBUG Serial.print("menux = " ); Serial.println(menux); #endif switch(menu) { case 1: frecuencia--; if(frecuencia<0)frecuencia=0; delay(130); break; case 2: volumen--; if(volumen<0)volumen=0; while(1020>analogRead(entrada))delay(5); break; case 3: busqueda(1); while(1020>analogRead(entrada))delay(5); break; case 4: LcdClear(); visualPTY(); delay(3000); LcdClear(); frecuenciaOld=-1; break; } } if( millis()-time2>50) { ReadEstado(); time1 = millis(); //RDS if ((estado[0] & 0x8000)!=0) {get_RDS();} } if( millis()-time3>500) { time3 = millis(); Visualizar(); } if( frecuencia!=frecuenciaOld) { frecuenciaOld=frecuencia; z=870+frecuencia; #if DEBUG Serial.print("Frecuencia = " ); Serial.println(frecuencia); #endif sprintf(buffer,"%04d ",z); gotoXY(1,3); for(z=0;z<5;z++) { if(z==3) LcdStringX("."); LcdCharacterX(buffer[z]); } gotoXY(62,3); LcdString("MHz"); canal(frecuencia); clearRDS(); } //Cambio de volumen if(volumen!=volumenOld) { volumenOld=volumen; sprintf(buffer,"Vol %02d",volumen); gotoXY(38,1); LcdString(buffer); WriteReg(5, 0x84D0 | volumen); } } void visualPI(void) { #if DEBUG Serial.print("PAIS: "); Serial.println(RDS[0]>>12 & 0X000F); Serial.print("Cobertura:"); Serial.println(RDS[0]>>8 & 0X000F); Serial.print("CODIGO:"); Serial.println(RDS[0] & 0X00FF); #endif gotoXY(1,3);sprintf(buffer,"PAIS -%02d",RDS[0]>>12 & 0X000F); LcdString(buffer); gotoXY(1,4);sprintf(buffer,"COBERT-%02d",RDS[0]>>8 & 0X000F); LcdString(buffer); gotoXY(1,5);sprintf(buffer,"CODIGO-%02d",RDS[0] & 0X00FF); LcdString(buffer); } void visualPTY(void) { #if DEBUG Serial.print("PTY: "); Serial.println(RDS[1]>>5 & 0X001F); #endif gotoXY(1,3); LcdString("TIPO"); gotoXY(1,4); LcdString("PROGRAMA"); gotoXY(1,5);sprintf(buffer,"%02d",RDS[1]>>5 & 0X001F); LcdString(buffer); } void busqueda(byte direc) { byte i; if(!direc) WriteReg(0x02,0xC30d); else WriteReg(0x02,0xC10d); for(i=0;i<10;i++) { delay(200); ReadEstado(); if(estado[0]&0x4000) { //Serial.println("Emisora encontrada"); frecuencia=estado[0] & 0x03ff; break; } } } void clearRDS(void) { gotoXY(10,4); for (z=0;z<8;z++) {seg_RDS[z]=32; LcdCharacter(32);} //borrar Name LCD Emisora gotoXY(38,2); for (z=0;z<6;z++) { LcdCharacter(32);} //borrar linea Hora for (z=0;z<64;z++) seg_RDS1[z]=32; } void Visualizar(void) { //Serial.print("READ_Frecuencia= " ); Serial.println(estado[0] & 0x03ff); gotoXY(2,0); LcdStringX("FM"); sprintf(buffer,"%s",menuS[menu]); gotoXY(2,2); LcdString(buffer); //Detectar se&#241;al stereo gotoXY(72,0); if((estado[0] & 0x0400)==0) LcdCharacter(32); else LcdCharacter(127); //Se&#241;al z=estado[1]>>10; sprintf(buffer,"S-%02d",z); gotoXY(38,0); LcdString(buffer); sprintf(buffer,"Vol %02d",volumen); gotoXY(38,1); LcdString(buffer); //ver RADIO_TXT gotoXY(0,5); z1=indexRDS1; for (z=0;z<12;z++) { LcdCharacter(seg_RDS1[z1]); z1++; if(z1>35)z1=0; } indexRDS1++; if(indexRDS1>35) indexRDS1=0; frecuencia=estado[0] & 0x03ff; } void canal( int canal) { byte numeroH,numeroL; numeroH= canal>>2; numeroL = ((canal&3)<<6 | 0x10); Wire.beginTransmission(0x11); Wire.write(0x03); Wire.write(numeroH); // write frequency into bits 15:6, set tune bit Wire.write(numeroL); Wire.endTransmission(); } //________________________ //RDA5807_adrr=0x11; // I2C-Address RDA Chip for random Access void WriteReg(byte reg,unsigned int valor) { Wire.beginTransmission(0x11); Wire.write(reg); Wire.write(valor >> 8); Wire.write(valor & 0xFF); Wire.endTransmission(); //delay(50); } //RDA5807_adrs=0x10; // I2C-Address RDA Chip for sequential Access int ReadEstado() { Wire.requestFrom(0x10, 12); for (int i=0; i<6; i++) { estado[i] = 256Wire.read ()+Wire.read(); } Wire.endTransmission(); } //READ RDS Direccion 0x11 for random access void ReadW() { Wire.beginTransmission(0x11); // Device 0x11 for random access Wire.write(0x0C); // Start at Register 0x0C Wire.endTransmission(0); // restart condition Wire.requestFrom(0x11,8, 1); // Retransmit device address with READ, followed by 8 bytes for (int i=0; i<4; i++) {RDS[i]=256Wire.read()+Wire.read();} // Read Data into Array of Unsigned Ints Wire.endTransmission(); } void get_RDS() { int i; ReadW(); grupo=(RDS[1]>>12)&0xf; if(RDS[1]&0x0800) versio=1; else versio=0; //Version A=0 Version B=1 if(versio==0) { #if DEBUG sprintf(buffer,"Version=%d Grupo=%02d ",versio,grupo); Serial.print(buffer); // Serial.print(" 0->");Serial.print(RDS[0],HEX);Serial.print(" 1->");Serial.print(RDS[1],HEX);Serial.print(" 2->");Serial.print(RDS[2],HEX);Serial.print(" 3->");Serial.println(RDS[03],HEX); // Serial.print(" 0->");Serial.print(RDS[0],BIN);Serial.print(" 1->");Serial.print(RDS[1],BIN);Serial.print(" 2->");Serial.print(RDS[2],BIN);Serial.print(" 3->");Serial.println(RDS[03],BIN); #endif switch(grupo) { case 0: #if DEBUG Serial.print("_RDS0__"); #endif i=(RDS[1] & 3) <<1; seg_RDS[i]=(RDS[3]>>8); seg_RDS[i+1]=(RDS[3]&0xFF); gotoXY(10,4); for (i=0;i<8;i++) { #if DEBUG Serial.write(seg_RDS[i]); #endif if(seg_RDS[i]>31 && seg_RDS[i]<128) LcdCharacter(seg_RDS[i]); else LcdCharacter(32); } //Serial.print("FrecuAlt1-");Serial.println((RDS[2]>>8)+875); //Serial.print("FrecuAlt2-"); Serial.println(RDS[2]&0xFF+875); #if DEBUG Serial.println("---"); #endif break; case 2: i=(RDS[1] & 15) <<2; seg_RDS1[i]=(RDS[2]>>8); seg_RDS1[i+1]=(RDS[2]&0xFF); seg_RDS1[i+2]=(RDS[3]>>8); seg_RDS1[i+3]=(RDS[3]&0xFF); #if DEBUG Serial.println("_RADIOTEXTO_"); //Serial.print(i);Serial.print(" ");Serial.println(RDS[1] & 15); //Serial.write(RDS[2]>>8); Serial.write (RDS[2]&0xFF);Serial.write(RDS[3]>>8);Serial.write(RDS[3]&0xFF);Serial.write("_"); for (i=0;i<32;i++) Serial.write(seg_RDS1[i]); Serial.println("-TXT-"); #endif break; case 4: i=RDS[3]& 0x003f; minuto=(RDS[3]>>6)& 0x003f; hora=(RDS[3]>>12)& 0x000f; if(RDS[2]&1) hora+=16; hora+=i; z=RDS[2]>>1; julian=z; if(RDS[1]&1) julian+=32768; if(RDS[1]&2) julian+=65536; #if DEBUG Serial.print("_DATE_"); Serial.print(" Juliano=");Serial.print(julian); sprintf(buffer," %02d:%02d ",hora,minuto); gotoXY(38,2); LcdString(buffer); Serial.println(buffer); #endif break; default: #if DEBUG Serial.println("__"); #endif ; } } } // The pins to use on the arduino #define PIN_SCE 3 #define PIN_RESET 4 #define PIN_DC 5 #define PIN_SDIN 6 #define PIN_SCLK 7 // COnfiguration for the LCD #define LCD_C LOW #define LCD_D HIGH #define LCD_CMD 0 // Size of the LCD #define LCD_X 84 #define LCD_Y 48 int scrollPosition = -10; static const byte ASCII[][5] = { {0x00, 0x00, 0x00, 0x00, 0x00} // 20 ,{0x00, 0x00, 0x5f, 0x00, 0x00} // 21 ! ,{0x00, 0x07, 0x00, 0x07, 0x00} // 22 " ,{0x14, 0x7f, 0x14, 0x7f, 0x14} // 23 # ,{0x24, 0x2a, 0x7f, 0x2a, 0x12} // 24 $ ,{0x23, 0x13, 0x08, 0x64, 0x62} // 25 % ,{0x36, 0x49, 0x55, 0x22, 0x50} // 26 & ,{0x00, 0x05, 0x03, 0x00, 0x00} // 27 ' ,{0x00, 0x1c, 0x22, 0x41, 0x00} // 28 ( ,{0x00, 0x41, 0x22, 0x1c, 0x00} // 29 ) ,{0x14, 0x08, 0x3e, 0x08, 0x14} // 2a ,{0x08, 0x08, 0x3e, 0x08, 0x08} // 2b + ,{0x00, 0x50, 0x30, 0x00, 0x00} // 2c , ,{0x08, 0x08, 0x08, 0x08, 0x08} // 2d - ,{0x00, 0x60, 0x60, 0x00, 0x00} // 2e . ,{0x20, 0x10, 0x08, 0x04, 0x02} // 2f / ,{0x3e, 0x51, 0x49, 0x45, 0x3e} // 30 0 ,{0x00, 0x42, 0x7f, 0x40, 0x00} // 31 1 ,{0x42, 0x61, 0x51, 0x49, 0x46} // 32 2 ,{0x21, 0x41, 0x45, 0x4b, 0x31} // 33 3 ,{0x18, 0x14, 0x12, 0x7f, 0x10} // 34 4 ,{0x27, 0x45, 0x45, 0x45, 0x39} // 35 5 ,{0x3c, 0x4a, 0x49, 0x49, 0x30} // 36 6 ,{0x01, 0x71, 0x09, 0x05, 0x03} // 37 7 ,{0x36, 0x49, 0x49, 0x49, 0x36} // 38 8 ,{0x06, 0x49, 0x49, 0x29, 0x1e} // 39 9 ,{0x00, 0x36, 0x36, 0x00, 0x00} // 3a : ,{0x00, 0x56, 0x36, 0x00, 0x00} // 3b ; ,{0x08, 0x14, 0x22, 0x41, 0x00} // 3c < ,{0x14, 0x14, 0x14, 0x14, 0x14} // 3d = ,{0x00, 0x41, 0x22, 0x14, 0x08} // 3e > ,{0x02, 0x01, 0x51, 0x09, 0x06} // 3f ? ,{0x32, 0x49, 0x79, 0x41, 0x3e} // 40 @ ,{0x7e, 0x11, 0x11, 0x11, 0x7e} // 41 A ,{0x7f, 0x49, 0x49, 0x49, 0x36} // 42 B ,{0x3e, 0x41, 0x41, 0x41, 0x22} // 43 C ,{0x7f, 0x41, 0x41, 0x22, 0x1c} // 44 D ,{0x7f, 0x49, 0x49, 0x49, 0x41} // 45 E ,{0x7f, 0x09, 0x09, 0x09, 0x01} // 46 F ,{0x3e, 0x41, 0x49, 0x49, 0x7a} // 47 G ,{0x7f, 0x08, 0x08, 0x08, 0x7f} // 48 H ,{0x00, 0x41, 0x7f, 0x41, 0x00} // 49 I ,{0x20, 0x40, 0x41, 0x3f, 0x01} // 4a J ,{0x7f, 0x08, 0x14, 0x22, 0x41} // 4b K ,{0x7f, 0x40, 0x40, 0x40, 0x40} // 4c L ,{0x7f, 0x02, 0x0c, 0x02, 0x7f} // 4d M ,{0x7f, 0x04, 0x08, 0x10, 0x7f} // 4e N ,{0x3e, 0x41, 0x41, 0x41, 0x3e} // 4f O ,{0x7f, 0x09, 0x09, 0x09, 0x06} // 50 P ,{0x3e, 0x41, 0x51, 0x21, 0x5e} // 51 Q ,{0x7f, 0x09, 0x19, 0x29, 0x46} // 52 R ,{0x46, 0x49, 0x49, 0x49, 0x31} // 53 S ,{0x01, 0x01, 0x7f, 0x01, 0x01} // 54 T ,{0x3f, 0x40, 0x40, 0x40, 0x3f} // 55 U ,{0x1f, 0x20, 0x40, 0x20, 0x1f} // 56 V ,{0x3f, 0x40, 0x38, 0x40, 0x3f} // 57 W ,{0x63, 0x14, 0x08, 0x14, 0x63} // 58 X ,{0x07, 0x08, 0x70, 0x08, 0x07} // 59 Y ,{0x61, 0x51, 0x49, 0x45, 0x43} // 5a Z ,{0x00, 0x7f, 0x41, 0x41, 0x00} // 5b [ ,{0x02, 0x04, 0x08, 0x10, 0x20} // 5c &#194;&#165; ,{0x00, 0x41, 0x41, 0x7f, 0x00} // 5d ] ,{0x04, 0x02, 0x01, 0x02, 0x04} // 5e ^ ,{0x40, 0x40, 0x40, 0x40, 0x40} // 5f _ ,{0x00, 0x01, 0x02, 0x04, 0x00} // 60 `,{0x20, 0x54, 0x54, 0x54, 0x78} // 61 a ,{0x7f, 0x48, 0x44, 0x44, 0x38} // 62 b ,{0x38, 0x44, 0x44, 0x44, 0x20} // 63 c ,{0x38, 0x44, 0x44, 0x48, 0x7f} // 64 d ,{0x38, 0x54, 0x54, 0x54, 0x18} // 65 e ,{0x08, 0x7e, 0x09, 0x01, 0x02} // 66 f ,{0x0c, 0x52, 0x52, 0x52, 0x3e} // 67 g ,{0x7f, 0x08, 0x04, 0x04, 0x78} // 68 h ,{0x00, 0x44, 0x7d, 0x40, 0x00} // 69 i ,{0x20, 0x40, 0x44, 0x3d, 0x00} // 6a j ,{0x7f, 0x10, 0x28, 0x44, 0x00} // 6b k ,{0x00, 0x41, 0x7f, 0x40, 0x00} // 6c l ,{0x7c, 0x04, 0x18, 0x04, 0x78} // 6d m ,{0x7c, 0x08, 0x04, 0x04, 0x78} // 6e n ,{0x38, 0x44, 0x44, 0x44, 0x38} // 6f o ,{0x7c, 0x14, 0x14, 0x14, 0x08} // 70 p ,{0x08, 0x14, 0x14, 0x18, 0x7c} // 71 q ,{0x7c, 0x08, 0x04, 0x04, 0x08} // 72 r ,{0x48, 0x54, 0x54, 0x54, 0x20} // 73 s ,{0x04, 0x3f, 0x44, 0x40, 0x20} // 74 t ,{0x3c, 0x40, 0x40, 0x20, 0x7c} // 75 u ,{0x1c, 0x20, 0x40, 0x20, 0x1c} // 76 v ,{0x3c, 0x40, 0x30, 0x40, 0x3c} // 77 w ,{0x44, 0x28, 0x10, 0x28, 0x44} // 78 x ,{0x0c, 0x50, 0x50, 0x50, 0x3c} // 79 y ,{0x44, 0x64, 0x54, 0x4c, 0x44} // 7a z ,{0x00, 0x08, 0x36, 0x41, 0x00} // 7b { ,{0x00, 0x00, 0x7f, 0x00, 0x00} // 7c | ,{0x00, 0x41, 0x36, 0x08, 0x00} // 7d } ,{0x10, 0x08, 0x08, 0x10, 0x08} // 7e &#195;&#162;&#194;&#134;&#194;&#144; //,{0x00, 0x06, 0x09, 0x09, 0x06} // 7f &#195;&#162;&#194;&#134;&#194;&#146; ,{B11111111, B01111110, B00011000, B01111110, B11111111} //Stereo 127 }; void LcdCharacter(char character) { unsigned char z,z1; z1=character - 0x20; LcdWrite(LCD_D, 0x00); for (int index = 0; index < 5; index++) { //para que funciona en proteus z=ASCII[z1][index]; LcdWrite(LCD_D, z); // LcdWrite(LCD_D, ASCII[character - 0x20][index]); } LcdWrite(LCD_D, 0x00); } void LcdCharacterX(char character) { unsigned char z,z1; z1=character - 0x20; LcdWrite(LCD_D, 0x00); for (int index = 0; index < 5; index++) { //para que funciona en proteus z=ASCII[z1][index]; LcdWrite(LCD_D, z); LcdWrite(LCD_D, z); //LcdWrite(LCD_D, ASCII[character - 0x20][index]); //LcdWrite(LCD_D, ASCII[character - 0x20][index]); } LcdWrite(LCD_D, 0x00); } void LcdClear(void) { for (int index = 0; index < LCD_X LCD_Y / 8; index++) { LcdWrite(LCD_D, 0x00); } } void LcdInitialise(void) { pinMode(PIN_SCE, OUTPUT); pinMode(PIN_RESET, OUTPUT); pinMode(PIN_DC, OUTPUT); pinMode(PIN_SDIN, OUTPUT); pinMode(PIN_SCLK, OUTPUT); digitalWrite(PIN_RESET, LOW); digitalWrite(PIN_RESET, HIGH); LcdWrite(LCD_CMD, 0x21); // LCD Extended Commands. LcdWrite(LCD_CMD, 0xB5); // Set LCD Vop (Contrast). //B1 LcdWrite(LCD_CMD, 0x04); // Set Temp coefficent. //0x04 LcdWrite(LCD_CMD, 0x14); // LCD bias mode 1:48. //0x13 LcdWrite(LCD_CMD, 0x0C); // LCD in normal mode. 0x0d for inverse LcdWrite(LCD_C, 0x20); LcdWrite(LCD_C, 0x0C); } void LcdString(char characters) { while (characters) { LcdCharacter(characters++); } } void LcdStringX(char characters) { while (characters) { LcdCharacterX(characters++); } } void LcdWrite(byte dc, byte data) { digitalWrite(PIN_DC, dc); digitalWrite(PIN_SCE, LOW); shiftOut(PIN_SDIN, PIN_SCLK, MSBFIRST, data); digitalWrite(PIN_SCE, HIGH); } / gotoXY routine to position cursor x - range: 0 to 84 y - range: 0 to 5 / void gotoXY(int x, int y) { LcdWrite( 0, 0x80 | x); // Column. LcdWrite( 0, 0x40 | y); // Row. } void drawBox(void) { int j; for(j = 0; j < 84; j++) // top { gotoXY(j, 0); LcdWrite(1, 0x01); } for(j = 0; j < 84; j++) //Bottom { gotoXY(j, 5); LcdWrite(1, 0x80); } for(j = 0; j < 6; j++) // Right { gotoXY(83, j); LcdWrite(1, 0xff); } for(j = 0; j < 6; j++) // Left { gotoXY(0, j); LcdWrite(1, 0xff); } } void Scroll(String message) { for (int i = scrollPosition; i < scrollPosition + 11; i++) { if ((i >= message.length()) || (i < 0)) { LcdCharacter(' '); } else { LcdCharacter(message.charAt(i)); } } scrollPosition++; if ((scrollPosition >= message.length()) && (scrollPosition > 0)) { scrollPosition = -10; } }
#include <Wire.h> #define DEBUG 0 const int entrada = A0; int entradaV = 0; int menu; #define MAXmenu 5 int menux; #define MAXmenux 5 static char menuS[]= {" ","MANUAL TUNE","VOLUME ","AUTO TUNE","INFO ","BASS BOST"}; int volumen=2,volumenOld=7; int frecuencia,frecuenciaOld; int bassbost; unsigned int z,z1; byte xfrecu,xfrecuOld; unsigned int estado[6]; unsigned long time,time1,time2,time3; // int RDA5807_adrs=0x10; // I2C-Address RDA Chip for sequential Access // int RDA5807_adrr=0x11; // I2C-Address RDA Chip for random Access // int RDA5807_adrt=0x60; // I2C-Address RDA Chip for TEA5767like Access char buffer[30]; unsigned int RDS[4]; char seg_RDS[8]; char seg_RDS1[64]; char indexRDS1; char hora,minuto,grupo,versio; unsigned long julian; int mezcla; void setup() { Wire.begin(); Serial.begin(9600); LcdInitialise(); LcdClear(); //drawBox(); WriteReg(0x02,0xC00D); // write 0xC00d into Reg.2 ( soft reset, enable,RDS, ) WriteReg(0x05,0x84d8); // write ,0x84d8 into Reg.3 // frecuencia inicial frecuencia=177; //104.7 // frecuencia=26; //89.6 time3=time2=time1=time = millis(); menu=3; canal(frecuencia); clearRDS; } void loop() { entradaV = analogRead(entrada); #if DEBUG Serial.print("sensor = " ); Serial.println(entradaV);delay(50); #endif // Boton menu if(entradaV>500 && entradaV<524) { menu++; if(menu>MAXmenu)menu=1; Visualizar(); // sprintf(buffer,"Menu->%s",menuS[menu]); gotoXY(2,2); LcdString(buffer); #if DEBUG Serial.print("menu = " ); Serial.println(menu); #endif while(1020>analogRead(entrada))delay(5); } // Boton derecho if( entradaV<50) { menux++; if(menux>MAXmenux)menux=MAXmenux; #if DEBUG Serial.print("menux = " ); Serial.println(menux); #endif switch(menu) { case 1: frecuencia++; if(frecuencia>205)frecuencia=205; // верхняя граница частот delay(130); break; case 2: volumen++; if(volumen>15)volumen=15; while(1020>analogRead(entrada))delay(5); break; case 3: busqueda(0); while(1020>analogRead(entrada))delay(5); break; case 4: LcdClear(); visualPI(); delay(3000); LcdClear(); frecuenciaOld=-1; break; case 5: bassbost++; if(bassbost++)WriteReg(0x02,0xD00D); while(1020>analogRead(entrada))delay(5); break; } } // Boton izquierdo if( entradaV<700 && entradaV>660) { menux--; if(menux<1)menux=1; #if DEBUG Serial.print("menux = " ); Serial.println(menux); #endif switch(menu) { case 1: frecuencia--; if(frecuencia<0)frecuencia=0; delay(130); break; case 2: volumen--; if(volumen<0)volumen=0; while(1020>analogRead(entrada))delay(5); break; case 3: busqueda(1); while(1020>analogRead(entrada))delay(5); break; case 4: LcdClear(); visualPTY(); delay(3000); LcdClear(); frecuenciaOld=-1; break; case 5: bassbost--; if(bassbost<0)WriteReg(0x02,0xC00D); while(1020>analogRead(entrada))delay(5); break; } } if( millis()-time2>50) { ReadEstado(); time1 = millis(); //RDS if ((estado[0] & 0x8000)!=0) {get_RDS();} } if( millis()-time3>500) { time3 = millis(); Visualizar(); } if( frecuencia!=frecuenciaOld) { frecuenciaOld=frecuencia; z=870+frecuencia; #if DEBUG Serial.print("Frecuencia = " ); Serial.println(frecuencia); #endif sprintf(buffer,"%04d ",z); gotoXY(1,3); for(z=0;z<5;z++) { if(z==3) LcdStringX("."); LcdCharacterX(buffer[z]); } gotoXY(62,3); LcdString("MHz"); canal(frecuencia); clearRDS(); } //Cambio de volumen if(volumen!=volumenOld) { volumenOld=volumen; sprintf(buffer,"Vol %02d",volumen); gotoXY(38,1); LcdString(buffer); WriteReg(5, 0x84D0 | volumen); } } void visualPI(void) { #if DEBUG Serial.print("PAIS: "); Serial.println(RDS[0]>>12 & 0X000F); Serial.print("Cobertura:"); Serial.println(RDS[0]>>8 & 0X000F); Serial.print("CODIGO:"); Serial.println(RDS[0] & 0X00FF); #endif gotoXY(1,3);sprintf(buffer,"PAIS -%02d",RDS[0]>>12 & 0X000F); LcdString(buffer); gotoXY(1,4);sprintf(buffer,"COBERT-%02d",RDS[0]>>8 & 0X000F); LcdString(buffer); gotoXY(1,5);sprintf(buffer,"CODIGO-%02d",RDS[0] & 0X00FF); LcdString(buffer); } void visualPTY(void) { #if DEBUG Serial.print("PTY: "); Serial.println(RDS[1]>>5 & 0X001F); #endif gotoXY(1,3); LcdString("TIPO"); gotoXY(1,4); LcdString("PROGRAMA"); gotoXY(1,5);sprintf(buffer,"%02d",RDS[1]>>5 & 0X001F); LcdString(buffer); } void busqueda(byte direc) { byte i; if(!direc) WriteReg(0x02,0xC30d); else WriteReg(0x02,0xC10d); for(i=0;i<10;i++) { delay(200); ReadEstado(); if(estado[0]&0x4000) { //Serial.println("Emisora encontrada"); frecuencia=estado[0] & 0x03ff; break; } } } void clearRDS(void) { gotoXY(10,4); for (z=0;z<8;z++) {seg_RDS[z]=32; LcdCharacter(32);} //borrar Name LCD Emisora gotoXY(38,2); for (z=0;z<6;z++) { LcdCharacter(32);} //borrar linea Hora for (z=0;z<64;z++) seg_RDS1[z]=32; } void Visualizar(void) { //Serial.print("READ_Frecuencia= " ); Serial.println(estado[0] & 0x03ff); gotoXY(2,0); LcdStringX("FM"); sprintf(buffer,"%s",menuS[menu]); gotoXY(2,2); LcdString(buffer); //Detectar se&#241;al stereo gotoXY(72,0); if((estado[0] & 0x0400)==0) LcdCharacter(32); else LcdCharacter(127); //Se&#241;al z=estado[1]>>10; sprintf(buffer,"S-%02d",z); gotoXY(38,0); LcdString(buffer); sprintf(buffer,"Vol %02d",volumen); gotoXY(38,1); LcdString(buffer); //ver RADIO_TXT gotoXY(0,5); z1=indexRDS1; for (z=0;z<12;z++) { LcdCharacter(seg_RDS1[z1]); z1++; if(z1>35)z1=0; } indexRDS1++; if(indexRDS1>35) indexRDS1=0; frecuencia=estado[0] & 0x03ff; } void canal( int canal) { byte numeroH,numeroL; numeroH= canal>>2; numeroL = ((canal&3)<<6 | 0x10); Wire.beginTransmission(0x11); Wire.write(0x03); Wire.write(numeroH); // write frequency into bits 15:6, set tune bit Wire.write(numeroL); Wire.endTransmission(); } //________________________ //RDA5807_adrr=0x11; // I2C-Address RDA Chip for random Access void WriteReg(byte reg,unsigned int valor) { Wire.beginTransmission(0x11); Wire.write(reg); Wire.write(valor >> 8); Wire.write(valor & 0xFF); Wire.endTransmission(); //delay(50); } //RDA5807_adrs=0x10; // I2C-Address RDA Chip for sequential Access int ReadEstado() { Wire.requestFrom(0x10, 12); for (int i=0; i<6; i++) { estado[i] = 256Wire.read ()+Wire.read(); } Wire.endTransmission(); } //READ RDS Direccion 0x11 for random access void ReadW() { Wire.beginTransmission(0x11); // Device 0x11 for random access Wire.write(0x0C); // Start at Register 0x0C Wire.endTransmission(0); // restart condition Wire.requestFrom(0x11,8, 1); // Retransmit device address with READ, followed by 8 bytes for (int i=0; i<4; i++) {RDS[i]=256Wire.read()+Wire.read();} // Read Data into Array of Unsigned Ints Wire.endTransmission(); } void get_RDS() { int i; ReadW(); grupo=(RDS[1]>>12)&0xf; if(RDS[1]&0x0800) versio=1; else versio=0; //Version A=0 Version B=1 if(versio==0) { #if DEBUG sprintf(buffer,"Version=%d Grupo=%02d ",versio,grupo); Serial.print(buffer); // Serial.print(" 0->");Serial.print(RDS[0],HEX);Serial.print(" 1->");Serial.print(RDS[1],HEX);Serial.print(" 2->");Serial.print(RDS[2],HEX);Serial.print(" 3->");Serial.println(RDS[03],HEX); // Serial.print(" 0->");Serial.print(RDS[0],BIN);Serial.print(" 1->");Serial.print(RDS[1],BIN);Serial.print(" 2->");Serial.print(RDS[2],BIN);Serial.print(" 3->");Serial.println(RDS[03],BIN); #endif switch(grupo) { case 0: #if DEBUG Serial.print("_RDS0__"); #endif i=(RDS[1] & 3) <<1; seg_RDS[i]=(RDS[3]>>8); seg_RDS[i+1]=(RDS[3]&0xFF); gotoXY(10,4); for (i=0;i<8;i++) { #if DEBUG Serial.write(seg_RDS[i]); #endif if(seg_RDS[i]>31 && seg_RDS[i]<128) LcdCharacter(seg_RDS[i]); else LcdCharacter(32); } //Serial.print("FrecuAlt1-");Serial.println((RDS[2]>>8)+875); //Serial.print("FrecuAlt2-"); Serial.println(RDS[2]&0xFF+875); #if DEBUG Serial.println("---"); #endif break; case 2: i=(RDS[1] & 15) <<2; seg_RDS1[i]=(RDS[2]>>8); seg_RDS1[i+1]=(RDS[2]&0xFF); seg_RDS1[i+2]=(RDS[3]>>8); seg_RDS1[i+3]=(RDS[3]&0xFF); #if DEBUG Serial.println("_RADIOTEXTO_"); //Serial.print(i);Serial.print(" ");Serial.println(RDS[1] & 15); //Serial.write(RDS[2]>>8); Serial.write (RDS[2]&0xFF);Serial.write(RDS[3]>>8);Serial.write(RDS[3]&0xFF);Serial.write("_"); for (i=0;i<32;i++) Serial.write(seg_RDS1[i]); Serial.println("-TXT-"); #endif break; case 4: i=RDS[3]& 0x003f; minuto=(RDS[3]>>6)& 0x003f; hora=(RDS[3]>>12)& 0x000f; if(RDS[2]&1) hora+=16; hora+=i; z=RDS[2]>>1; julian=z; if(RDS[1]&1) julian+=32768; if(RDS[1]&2) julian+=65536; #if DEBUG Serial.print("_DATE_"); Serial.print(" Juliano=");Serial.print(julian); sprintf(buffer," %02d:%02d ",hora,minuto); gotoXY(38,2); LcdString(buffer); Serial.println(buffer); #endif break; default: #if DEBUG Serial.println("__"); #endif ; } } } // The pins to use on the arduino #define PIN_SCE 3 #define PIN_RESET 4 #define PIN_DC 5 #define PIN_SDIN 6 #define PIN_SCLK 7 // COnfiguration for the LCD #define LCD_C LOW #define LCD_D HIGH #define LCD_CMD 0 // Size of the LCD #define LCD_X 84 #define LCD_Y 48 int scrollPosition = -10; static const byte ASCII[][5] = { {0x00, 0x00, 0x00, 0x00, 0x00} // 20 ,{0x00, 0x00, 0x5f, 0x00, 0x00} // 21 ! ,{0x00, 0x07, 0x00, 0x07, 0x00} // 22 " ,{0x14, 0x7f, 0x14, 0x7f, 0x14} // 23 # ,{0x24, 0x2a, 0x7f, 0x2a, 0x12} // 24 $ ,{0x23, 0x13, 0x08, 0x64, 0x62} // 25 % ,{0x36, 0x49, 0x55, 0x22, 0x50} // 26 & ,{0x00, 0x05, 0x03, 0x00, 0x00} // 27 ' ,{0x00, 0x1c, 0x22, 0x41, 0x00} // 28 ( ,{0x00, 0x41, 0x22, 0x1c, 0x00} // 29 ) ,{0x14, 0x08, 0x3e, 0x08, 0x14} // 2a ,{0x08, 0x08, 0x3e, 0x08, 0x08} // 2b + ,{0x00, 0x50, 0x30, 0x00, 0x00} // 2c , ,{0x08, 0x08, 0x08, 0x08, 0x08} // 2d - ,{0x00, 0x60, 0x60, 0x00, 0x00} // 2e . ,{0x20, 0x10, 0x08, 0x04, 0x02} // 2f / ,{0x3e, 0x51, 0x49, 0x45, 0x3e} // 30 0 ,{0x00, 0x42, 0x7f, 0x40, 0x00} // 31 1 ,{0x42, 0x61, 0x51, 0x49, 0x46} // 32 2 ,{0x21, 0x41, 0x45, 0x4b, 0x31} // 33 3 ,{0x18, 0x14, 0x12, 0x7f, 0x10} // 34 4 ,{0x27, 0x45, 0x45, 0x45, 0x39} // 35 5 ,{0x3c, 0x4a, 0x49, 0x49, 0x30} // 36 6 ,{0x01, 0x71, 0x09, 0x05, 0x03} // 37 7 ,{0x36, 0x49, 0x49, 0x49, 0x36} // 38 8 ,{0x06, 0x49, 0x49, 0x29, 0x1e} // 39 9 ,{0x00, 0x36, 0x36, 0x00, 0x00} // 3a : ,{0x00, 0x56, 0x36, 0x00, 0x00} // 3b ; ,{0x08, 0x14, 0x22, 0x41, 0x00} // 3c < ,{0x14, 0x14, 0x14, 0x14, 0x14} // 3d = ,{0x00, 0x41, 0x22, 0x14, 0x08} // 3e > ,{0x02, 0x01, 0x51, 0x09, 0x06} // 3f ? ,{0x32, 0x49, 0x79, 0x41, 0x3e} // 40 @ ,{0x7e, 0x11, 0x11, 0x11, 0x7e} // 41 A ,{0x7f, 0x49, 0x49, 0x49, 0x36} // 42 B ,{0x3e, 0x41, 0x41, 0x41, 0x22} // 43 C ,{0x7f, 0x41, 0x41, 0x22, 0x1c} // 44 D ,{0x7f, 0x49, 0x49, 0x49, 0x41} // 45 E ,{0x7f, 0x09, 0x09, 0x09, 0x01} // 46 F ,{0x3e, 0x41, 0x49, 0x49, 0x7a} // 47 G ,{0x7f, 0x08, 0x08, 0x08, 0x7f} // 48 H ,{0x00, 0x41, 0x7f, 0x41, 0x00} // 49 I ,{0x20, 0x40, 0x41, 0x3f, 0x01} // 4a J ,{0x7f, 0x08, 0x14, 0x22, 0x41} // 4b K ,{0x7f, 0x40, 0x40, 0x40, 0x40} // 4c L ,{0x7f, 0x02, 0x0c, 0x02, 0x7f} // 4d M ,{0x7f, 0x04, 0x08, 0x10, 0x7f} // 4e N ,{0x3e, 0x41, 0x41, 0x41, 0x3e} // 4f O ,{0x7f, 0x09, 0x09, 0x09, 0x06} // 50 P ,{0x3e, 0x41, 0x51, 0x21, 0x5e} // 51 Q ,{0x7f, 0x09, 0x19, 0x29, 0x46} // 52 R ,{0x46, 0x49, 0x49, 0x49, 0x31} // 53 S ,{0x01, 0x01, 0x7f, 0x01, 0x01} // 54 T ,{0x3f, 0x40, 0x40, 0x40, 0x3f} // 55 U ,{0x1f, 0x20, 0x40, 0x20, 0x1f} // 56 V ,{0x3f, 0x40, 0x38, 0x40, 0x3f} // 57 W ,{0x63, 0x14, 0x08, 0x14, 0x63} // 58 X ,{0x07, 0x08, 0x70, 0x08, 0x07} // 59 Y ,{0x61, 0x51, 0x49, 0x45, 0x43} // 5a Z ,{0x00, 0x7f, 0x41, 0x41, 0x00} // 5b [ ,{0x02, 0x04, 0x08, 0x10, 0x20} // 5c &#194;&#165; ,{0x00, 0x41, 0x41, 0x7f, 0x00} // 5d ] ,{0x04, 0x02, 0x01, 0x02, 0x04} // 5e ^ ,{0x40, 0x40, 0x40, 0x40, 0x40} // 5f _ ,{0x00, 0x01, 0x02, 0x04, 0x00} // 60 `,{0x20, 0x54, 0x54, 0x54, 0x78} // 61 a ,{0x7f, 0x48, 0x44, 0x44, 0x38} // 62 b ,{0x38, 0x44, 0x44, 0x44, 0x20} // 63 c ,{0x38, 0x44, 0x44, 0x48, 0x7f} // 64 d ,{0x38, 0x54, 0x54, 0x54, 0x18} // 65 e ,{0x08, 0x7e, 0x09, 0x01, 0x02} // 66 f ,{0x0c, 0x52, 0x52, 0x52, 0x3e} // 67 g ,{0x7f, 0x08, 0x04, 0x04, 0x78} // 68 h ,{0x00, 0x44, 0x7d, 0x40, 0x00} // 69 i ,{0x20, 0x40, 0x44, 0x3d, 0x00} // 6a j ,{0x7f, 0x10, 0x28, 0x44, 0x00} // 6b k ,{0x00, 0x41, 0x7f, 0x40, 0x00} // 6c l ,{0x7c, 0x04, 0x18, 0x04, 0x78} // 6d m ,{0x7c, 0x08, 0x04, 0x04, 0x78} // 6e n ,{0x38, 0x44, 0x44, 0x44, 0x38} // 6f o ,{0x7c, 0x14, 0x14, 0x14, 0x08} // 70 p ,{0x08, 0x14, 0x14, 0x18, 0x7c} // 71 q ,{0x7c, 0x08, 0x04, 0x04, 0x08} // 72 r ,{0x48, 0x54, 0x54, 0x54, 0x20} // 73 s ,{0x04, 0x3f, 0x44, 0x40, 0x20} // 74 t ,{0x3c, 0x40, 0x40, 0x20, 0x7c} // 75 u ,{0x1c, 0x20, 0x40, 0x20, 0x1c} // 76 v ,{0x3c, 0x40, 0x30, 0x40, 0x3c} // 77 w ,{0x44, 0x28, 0x10, 0x28, 0x44} // 78 x ,{0x0c, 0x50, 0x50, 0x50, 0x3c} // 79 y ,{0x44, 0x64, 0x54, 0x4c, 0x44} // 7a z ,{0x00, 0x08, 0x36, 0x41, 0x00} // 7b { ,{0x00, 0x00, 0x7f, 0x00, 0x00} // 7c | ,{0x00, 0x41, 0x36, 0x08, 0x00} // 7d } ,{0x10, 0x08, 0x08, 0x10, 0x08} // 7e &#195;&#162;&#194;&#134;&#194;&#144; //,{0x00, 0x06, 0x09, 0x09, 0x06} // 7f &#195;&#162;&#194;&#134;&#194;&#146; ,{B11111111, B01111110, B00011000, B01111110, B11111111} //Stereo 127 }; void LcdCharacter(char character) { unsigned char z,z1; z1=character - 0x20; LcdWrite(LCD_D, 0x00); for (int index = 0; index < 5; index++) { //para que funciona en proteus z=ASCII[z1][index]; LcdWrite(LCD_D, z); // LcdWrite(LCD_D, ASCII[character - 0x20][index]); } LcdWrite(LCD_D, 0x00); } void LcdCharacterX(char character) { unsigned char z,z1; z1=character - 0x20; LcdWrite(LCD_D, 0x00); for (int index = 0; index < 5; index++) { //para que funciona en proteus z=ASCII[z1][index]; LcdWrite(LCD_D, z); LcdWrite(LCD_D, z); //LcdWrite(LCD_D, ASCII[character - 0x20][index]); //LcdWrite(LCD_D, ASCII[character - 0x20][index]); } LcdWrite(LCD_D, 0x00); } void LcdClear(void) { for (int index = 0; index < LCD_X LCD_Y / 8; index++) { LcdWrite(LCD_D, 0x00); } } void LcdInitialise(void) { pinMode(PIN_SCE, OUTPUT); pinMode(PIN_RESET, OUTPUT); pinMode(PIN_DC, OUTPUT); pinMode(PIN_SDIN, OUTPUT); pinMode(PIN_SCLK, OUTPUT); digitalWrite(PIN_RESET, LOW); digitalWrite(PIN_RESET, HIGH); LcdWrite(LCD_CMD, 0x21); // LCD Extended Commands. LcdWrite(LCD_CMD, 0xB5); // Set LCD Vop (Contrast). //B1 LcdWrite(LCD_CMD, 0x04); // Set Temp coefficent. //0x04 LcdWrite(LCD_CMD, 0x14); // LCD bias mode 1:48. //0x13 LcdWrite(LCD_CMD, 0x0C); // LCD in normal mode. 0x0d for inverse LcdWrite(LCD_C, 0x20); LcdWrite(LCD_C, 0x0C); } void LcdString(char characters) { while (characters) { LcdCharacter(characters++); } } void LcdStringX(char characters) { while (characters) { LcdCharacterX(characters++); } } void LcdWrite(byte dc, byte data) { digitalWrite(PIN_DC, dc); digitalWrite(PIN_SCE, LOW); shiftOut(PIN_SDIN, PIN_SCLK, MSBFIRST, data); digitalWrite(PIN_SCE, HIGH); } / gotoXY routine to position cursor x - range: 0 to 84 y - range: 0 to 5 / void gotoXY(int x, int y) { LcdWrite( 0, 0x80 | x); // Column. LcdWrite( 0, 0x40 | y); // Row. } void drawBox(void) { int j; for(j = 0; j < 84; j++) // top { gotoXY(j, 0); LcdWrite(1, 0x01); } for(j = 0; j < 84; j++) //Bottom { gotoXY(j, 5); LcdWrite(1, 0x80); } for(j = 0; j < 6; j++) // Right { gotoXY(83, j); LcdWrite(1, 0xff); } for(j = 0; j < 6; j++) // Left { gotoXY(0, j); LcdWrite(1, 0xff); } } void Scroll(String message) { for (int i = scrollPosition; i < scrollPosition + 11; i++) { if ((i >= message.length()) || (i < 0)) { LcdCharacter(' '); } else { LcdCharacter(message.charAt(i)); } } scrollPosition++; if ((scrollPosition >= message.length()) && (scrollPosition > 0)) { scrollPosition = -10; } }

После старта приемник установит громкость "2" и частоту 104.7 мГц. кнопкой меню перелистываем пункты:
VOLUME - Громкость
AUTO TUNE - авто настройка частоты
MANUAL TUNE - ручная настройка на частоту.
INFO - данные системы RDS

Вот небольшое видео работы данного приемника


И видео от нашего пользователя который повторил конструкцию.


Для корректного отображения данных RDS нужна нормальная антенна, на индикаторе сверху есть буква S - и значение, это уровень принимаемого сигнала. дальше идет уровень громкости от 0 до 15, строка меню, текущая частота сигнала, и данные RDS. Если возникают вопросы пишите в комментариях.

Необходимые компоненты для сборки устройства с Китая по доступной цене.
Плата ARDUINO UNO (качественная)
Модули RDA5807M 10 шт.
Дисплей 84X48 LCD NOKIA5110
Набор выводных резисторов на все случаи жизни
Тактовые кнопки 12X12X11 мм. 20 ШТ.
40 шт. цветные провода для ардуино

Скачать все файлы проекта priemnik-RDS.rar [486,58 Kb] (cкачиваний: 3820)

Еще одна модификация с ик пультом, свою версию предоставил Эдуард.


Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
1. Использовал ИК-приемник от сломанного авто-трансмиттера , судя из даташита TSOP48xx. Подключение: Vo-PIN10 , GND-GND, Vs-5V.
Цифровой FM приемник на Arduino и модуле RDA5807 с графическим дисплеем и функцией RDS
2. Загружаем в ардуино скетч IR_CODE_SCAN и в мониторе порта, при нажимании клавиш пульта (я использовал от муз-центра Sony) , определяем их код .
3. Проверяем с помощью скетча IR_REMOTE_LED работу , вставляя коды своих кнопок.
4. Загружаем в ардуино скетч RADIO_FM_IR , подставив значения кодов своих клавиш. Используем библиотеку IRremote.h.
5. Делал приемник больше года назад, решил навести порядок : вытравил плату, всунул в корпус от китайского приемничка, добавил индикатор уровня звука, сегодня приделал ИК-датчик, вроде работает живенько, лучше чем с кнопками.
Файлы проекта Эдуарда (файл платы и необходимые скетчи) radio-fmir-remote.zip [34,96 Kb] (cкачиваний: 153)
