[ · · · · ] Апгрейд 4А-32. Дата: Суббота, 27.04.2013, 10:56 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

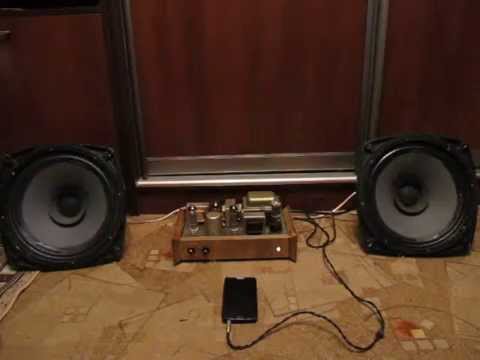

Похоже, многие пользуются 4А-32 в связке с ламповыми усилителями.
Оно и понятно - их чувствительность не меньше 95 дБ/Вт/м. Что позволяет получить достаточную громкость от маломощных однотактников.
Динамик широкополосный, может работать в диапазоне 40-16000 Гц.
Опять же, никаких фильтров.

Но очень желательно эти профессиональные динамики приспособить под "домашнее" применение, доработкой.
Апгрейд заключается в понижении сопротивления до более стандартного 8 Ом,
пропитке диффузора, для выравнивания АЧХ и устранения паразитных резонансов диффузора,
повышении чувствительности,
и, в некоторых случаях, снижении добротности.

Некоторая сложность есть в том, что этих динамиков и их клонов - целая куча разновидностей. Каждая из которых требует своего индивидуального подхода.

Вобщем, тема - "4А-32 - апгрейд под лампу". )))

  Дата: Суббота, 27.04.2013, 11:03 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

Три Самаркандских 4А-32, результаты апгрейда.

Прикрепления: (81Kb)

  Дата: Суббота, 27.04.2013, 15:46 | Сообщение #

Генерал-лейтенант

Группа: Пользователи

Сообщений: 548

Репутация:

Статус: Offline

Я в своё время был "зачарован" сказками о сказочных 4А32, и действительно, звук впечатлял ... по сравнению с большинством совпрома ... Я их и понакупил чутка ... но попытавшись его пристроить в АО, получил странный результат: и ни туды и ни сюды. Попытки отмоделить привели к похожим результатам. Точнее - всё хорошо, но в ящике прим. 150л и от 60Гц - немного не то, чего хотелось бы от 12".
С СЧ/ВЧ тоже не всё гладко - при фронтальной установке звук "едкий". ДН тоже ... шаг влево-вправо - и звук меняется ... . Комфортная прослушка - только "сбоку".
В общем, во втором приближении получился некий "тупик".
Посмотрел-посмотрел я на этот динамик и подумал: а можно ли (и нужно ли???) сделать из 4А32 лёгкий НЧ? Диффузор там достаточно плотный/прочный. И к чему приведет например замена подвеса на кожу/ППУ и есть ли смысл снимать "колпак" мотать длинную ЗК толстым проводом с высоким заполнением зазора?
Есть динамики ... вроде 2А16 называются - НЧ на корзине 32го, отличаются внешне кожзамовским подвесом, засверленным керном, ессно отсутствием визера.
Есть ли где-то их точные ТС? Хочу засунуть в моделятор - прикинуть, что получится и есть ли смысл переделывать 4А32 в что-то аналогичное 2А16.Из АО видится что-то типа Онкенов или лабиринтов ... но в чистом виде в лабиринте они не моделят ничего хорошего ... .

Хочется посмотреть, что сделано в отношении диффузора ... . Как мне кажется, это основное. И с ДН надо что-то делать ... для дома.

  Дата: Суббота, 27.04.2013, 19:50 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

Раньше много апгрейдил 4А-32 и клонов этого динамика для музыкантов. В том числе на 8 Ом в качестве СЧ/ВЧ, на широкую полосу, и были варианты для низких частот. Им нравилось.

Сейчас тема закрутилась вокруг них для хайендовско-хайфаевского применения.
Те, что во втором сообщении, Самаркандские, доработал основательнее предыдущей восьмиомной пары 4А-32У4 "ЛОМО".
В понедельник они уедут к заказчику, подожду отзыва.

По паре ЛОМОвских предварительный отзыв хороший. Хозяин отметил значительное улучшение работы на высоких частотах, и увеличение отдачи во всей полосе.
Расчёт корпуса ему отправил. Окончательный результат будет после его изготовления и настройки.

  Дата: Суббота, 27.04.2013, 23:59 | Сообщение #

Генерал-лейтенант

Группа: Пользователи

Сообщений: 548

Репутация:

Статус: Offline

Что за корпус получился?
Как рассчитывали?
полные ТС снимали?
Фото диффузоров нет? Или ничего особенного?
С визером делали что-нибудь?   Дата: Понедельник, 29.04.2013, 09:39 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

Результаты апгрейда пары ЛОМОвских 4А-32У4 "под лампу".
Сопротивление постоянному току, Re; резонансная частота, Fs, Гц; добротности - механическая, Qa; электрическая, Qe; полная, Qt; эквивалентный объём Vas.
.......Re, Ом;...Fs, Гц;......Qa;.......Qe;........Qt.....Vas, л.
№1...7,0.........41,7.......2,67....0,324......0,29.....97
№2...7,0.........40,2.......2,29....0,310......0,27.....90

Эквивалентный обьём измерен заказчиком работы. Чувствительность около 97-98 дБ/Вт/м.
Частота удвоения минимального импеданса увеличилась у №1 с 22 до 23,8 кГц, у №2 после апгрейда F2z такая же - 23,8 кГц.
У Самаркандских этот показатель чуть скромнее, в среднем из трёх - около 17 кГц.

Параметры 4А-32У4, ЛОМО, №1, до апгрейда:
.......Re, Ом;.....Fs, Гц;....Qa;.....Qe;......Qt.....Vas, л.
№1...12,5.........45,5.....2,53.. .0,46.....0,29.....-

С учётом Rg=0,2 Ом источника сигнала, рекомендовано оформление - фазоинвертор, обьёмом 85-90 л.
Частота настройки - 40 Гц. При такой настройке спад -3 дБ будет на частоте примерно 36 Гц, по уровню -8 дБ - на частоте 30 Гц.
Закрытое оформление такого же объёма будет иметь нижнюю граничную частоту по уровню - 8 дБ 60 Гц.
ФИ дааёт выигрыш на одну октаву.

Внешний вид обычный, без особенностей. ЛОМОвские не пропитывал.
Самаркандские пропитал двумя видами пропиток, в том числе и виззер.

Прикрепления: (123Kb)

  Дата: Понедельник, 29.04.2013, 12:48 | Сообщение #

Генерал-лейтенант

Группа: Пользователи

Сообщений: 548

Репутация:

Статус: Offline

_Svjatoslav_, постоянно обращаю внимание на излом графика в р-не 500Гц.
интересно, что это и на что влияет???   Дата: Вторник, 30.04.2013, 00:35 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

Возможно, что это связано с переходом от колебательного контура на основном резонансе, к участку замедленного нарастания индуктивной составляющей импеданса.
Если бы комплексное сопротивление нарастало резче, возможно что этого излома небыло бы видно.   Дата: Пятница, 03.05.2013, 19:15 | Сообщение #

Лейтенант

Группа: Пользователи

Сообщений: 74

Репутация:

Статус: Offline

Уважаемый Svjatoslav, хочу спросить Ваше мнение:
у меня уже давно пылится в сарае корзина от 4А-32. только не знаю какой модели, литая алюминиевая, магнитная система прикручивается изнутри. Имеет ли эта вещь какую-либо ценность, например, сделать гитарный динамик для комбика? Для хай-фая не хватает пары, да и не очень хочется делать такие "широкомордые" колонки для дома.   Дата: Вторник, 13.05.2014, 21:39 | Сообщение #

Генерал-лейтенант

Группа: Модераторы

Сообщений: 777

Репутация:

Статус: Offline

Сделать можно, только к рамам надо добавить подвижные системы. Они продаются отдельно, из старых запасов.
Для гитарного комбика подойдут.   Страница 1 из 1 1
