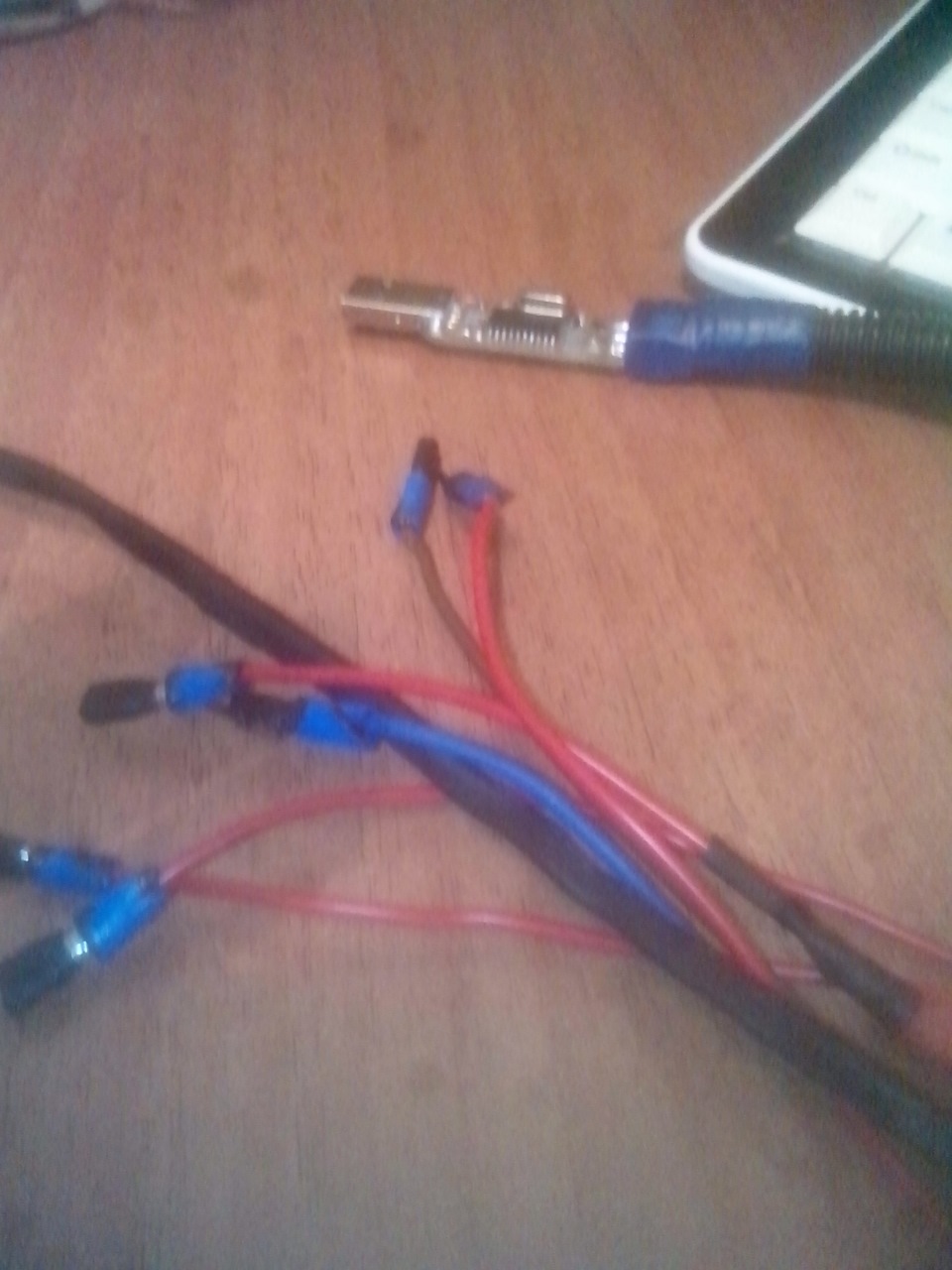

Для подключения к K-Line адаптеру я использовал фишки с разъема Molex, отрезав без жалости с убитого БП.
Я использовал фишки с двойными проводами ,позже расскажу для чего.

Вроле тумблера ничего лучше не нашел, чем включатель для светильника. Да и фиг с ним, роль свою выполняет, да и ладно.

Так как я решил подавать 12 вольт прям с БП. ПК. Взял переходник питания с Molex на Sata, отрезав потом Sata разъем к херам.

Для подключения к ЭБУ использовал фишки с корпуса ПК (это те которыми вы подключаете кнопки на корпусе, передний аудио разъем и ЮСБ переднии).
Они отлично надеваются на контакты ЭБУ.
Взял я их со старого корпуса, так, как там они были по отдельности, а не в виде одной групповой фишки, как на современных корпусах.

И конечно подходящий резистор.

Адаптер для прошивки ЭБУ Январь 7.2
Источник: http://www.yaplakal.com/forum3/topic1532325.html
