Раздел "Черный и белый список" удален. Отзывы о недобросовестных продавцах запрещены, соответствующие изменения будут добавлены в правила.


4

Автор , 27 Sep 2008 15:14


  • 1

Сообщений в теме: 179

Gene

Автор темы  Отправлено 27 September 2008 - 15:14

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Мне надо зимой гараж отапливать. Гараж большой (50 кв.) бетонный. Я там отапливаюсь электричеством, но хочу перестать борзеть и немного перейти на дрова.
Подкиньте каких-нибудь чертежей, или подскажите где взять. Конструкцию желательно несложную, чтобы за выходные можно было сварить.
Заранее спасибо.

wellad

Отправлено 27 September 2008 - 16:30

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Если есть куда выхлоп девать, лучше на отработке. В гаражах ее искать не надо.

Mechanik

Отправлено 28 September 2008 - 12:14

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Валяется у меня полуфабрикат под отработку.
"испаритель-горелка-теплообменник" Именно так, в кавычках.
Надо?

Gene

Автор темы  Отправлено 28 September 2008 - 21:23

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Я так понимаю, что в Ваших предложениях имеется ввиду использование отработанного масла в качестве топлива?
Если так, то у меня с этим проблема. У меня не автосервис. Зато огромное количество дров. Так что мне надо что-нибудь под дрова придумать.

moon

Отправлено 28 September 2008 - 21:55

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Свари простую "буржуйку"! и будет табе счастье! Дров говориш полно? а для её дрова это само то!

Gideon

Отправлено 29 September 2008 - 09:13

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

можно из 50-литрового газового баллона.

Chernyshov

Отправлено 29 September 2008 - 10:24

Хочу сам сделать буржуйку для гаража. Подскажите чертежи Расскажу про свой опыт:
Отапливал одну зиму гараж 24 кв. м буржуйкой.
Сначала топил дровами, но стал замечать, что половину времени трачу на оперирование печкой.
Подкладывать/разжигать/шевелить дрова минимум раз в час напрягало.
Перешёл на уголь. Стал оперировать раз в 1,5...2 часа. Времени уходит не меньше.
Да и теплоотдача и её распределение восторгов не вызывало.
Это порождало закономерный эффект: рядом с печкой жара, пригреешься и на отдалении работать уже не хочется.
Установил вентилятор - стало везде холодно и ветер свищет.
На следующий год досконально изучил вопрос дровяного отопления и не посчитайте рекламой установил Булерьян.
Это такая "рогатая" печка, типо калорифера, бывает разных габаритов.
Для меня преимущество то, что закладка дров на 5...12 часов, горит без помешивания.
Единственный недостаток, который одновременно и преимущество - она рассчитана на сухие дрова + ещё трубу не ниже чем написано в инструкции требует.
Если засунуть сырые дрова, то около часа теплоотдачи ноль, и гореть не хочет.
А на сухих просто песня - разжёг, разгорелась, заслонки прикрыл и минимум пять часов свободы творчества в тепле.
Кстати общая теплоотдача сухих дров где-то раза в два выше чем сырых, так-как в сырых дровах половина энергии тратится на испарение влаги.
ИМХО в гараже 50 кв. буржуйка из баллона на 50 л Ваше положение на спасёт, дело пахнет минимум 200 литровой бочкой...
И "вагонными поставками" дров., так-как буржуйка их обычно шустро в трубу спроваживает.
Если вдруг когда-то надумаете установить что-то типо Булерьяна - берите минимум на габарит больше, чем рассчитано/указано для жилого помещения.
Запас даст большее время горения в "удавленном" режиме.
ПыСы: сейчас по моему сиё изделие в России продаётся под названием "Бренеран". Ссылками не богат. Поищите поиском.
:aggressive:

Михаил

Отправлено 29 September 2008 - 13:24

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Подтверждаю слова вышесказанные.
Есть ещё варианты кроме булерьяна, основанные на том-же эффекте. А эффект этот - регулироемое ( с помощью перекрытия доступа воздуха) горение большого колличества дров или просто огромного полена.
У меня знакомый топит теплицу на селигере. Печка из 200л бочки горит 12 часов с одной закладки... Арбузы у него там созрели в апреле... Лучше и дешевле купить готовое изделие. Металл на его изготовление будет стоить дороже.

Мойша

Отправлено 29 September 2008 - 13:31

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

булерьян чума падтвирждаю! греет супер у меня талибы её одну зиму топились, не жаловались.

Jackonya

Отправлено 25 December 2008 - 19:16

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Просмотр сообщенияGene (Sep 27 2008, 14:14) писал:

Мне надо зимой гараж отапливать. Гараж большой (50 кв.) бетонный. Я там отапливаюсь электричеством, но хочу перестать борзеть и немного перейти на дрова.

Именно "немножко", так как полный переход на дрова потребует серьезной печки.

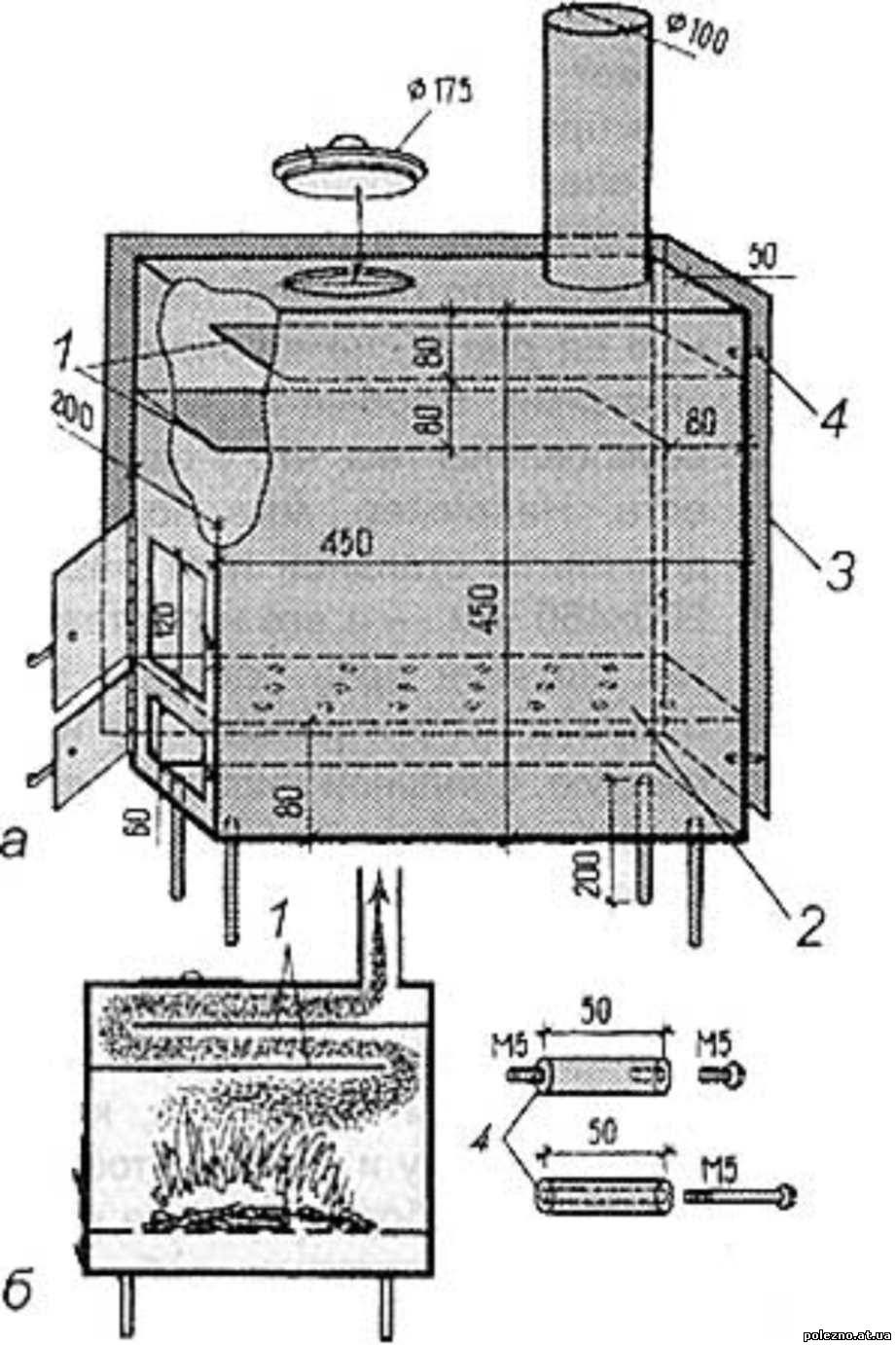

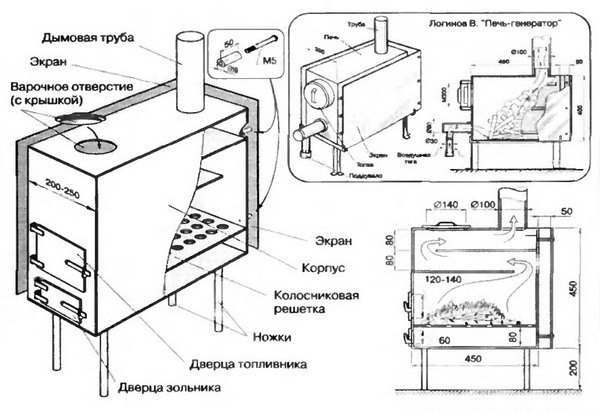

Ежели хошь печь сделать за день - вот чертеж той, что я придумал для приятеля-автомобилиста.
Закладка дров - вертикальная. Когда прогорит изрядно и прогреет помещение, можно подбрасывать через дверку мелкими обрезками.
Дверца топочная разрезана на две части по горизонтали - так намного удобнее и безопаснее подбрасывать топливо.
Кулисой регулируется мощность горения. На маленькой тяге способна пожарить картошку и вскипятить чайник.
Сделать можно из баллона, трубы..
КПД невысокий, но и не такой низкий, как может показаться на первый взгляд знатоку.
Топить позволительно также углем, торфобрикетами.
ТРЕБУЕТ НАДЗОРА ! Так как возможно выскакивание искр из щелей и отверстий дверцы.
Возможны и другие варианты, вплоть до печей длительного горения и пиролизаторов твердых отходов, но их за день не сварганишь.

Просмотр сообщенияkhvorovs (Sep 29 2008, 12:31) писал:

булерьян чума падтвирждаю! греет супер у меня талибы её одну зиму топились, не жаловались.


Несмотря на все восторги многочисленных пользователей Булерьяна, он все же:
- не является экономичной печью (учитесь считать, друзья, это просто);
- вреден;
- сильно засоряет дымоход;
- требует утепления всего дымоходного тракта, иначе - полная засада;
- дорог (с установкой обходится около 20 тыров)

Просмотр сообщенияМихаил (Sep 29 2008, 12:24) писал:

У меня знакомый топит теплицу на селигере. Печка из 200л бочки горит 12 часов с одной закладки... Арбузы у него там созрели в апреле... Лучше и дешевле купить готовое изделие. Металл на его изготовление будет стоить дороже.

Это, скорее всего, печь-бочка на опилках.
А металл можно купить на пунктах приема очень не дорого (на сей день 2р за кило). В любом случае даже новый метал стоил в самые страшные времена не дороже, чем 28 руб. за кило (еще полгода назад). Если печка будет весить даже сто кило, расход на металл - 2800р, а самая никудышная буржуйка производителей-дегенератов (коробка с дверцей и патрубком) стоит от 3000р.
Опять же ))) пора учиться считать, ибо от несчёта придет к нашему народу нищета! :wink:

Прикрепленные изображения

  • Хочу сам сделать буржуйку для гаража. Подскажите чертежи: J_1_for_Storojko_.jpg

Сообщение отредактировал Jackonya: 25 December 2008 - 19:37

Жарик

Отправлено 25 December 2008 - 19:31

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Просмотр сообщенияJackonya (25th December 2008 - 18:16) писал:

Несмотря на все восторги многочисленных пользователей Булерьяна, он все же:
- не является экономичной печью (учитесь считать, друзья, это просто);
- вреден;
- сильно засоряет дымоход;
- требует утепления всего дымоходного тракта, иначе - полная засада;
- дорог (с установкой обходится около 20 тыров)

Согласен со всем
У друга на даче стоит дымоход в этом году чистили (забит капитально) дрова жрет ,тепло долго не держит, и зольника у него нет(может у других моделей есть) если на выходные приезжать то сойдет а подольше :wink:

andrey35

Отправлено 25 December 2008 - 20:01

Хочу сам сделать буржуйку для гаража. Подскажите чертежи Бурельян это не печка, а газогенератор.

Просмотр сообщенияJackonya (25th December 2008 - 18:16) писал:

- не является экономичной печью (учитесь считать, друзья, это просто);
- вреден;
- сильно засоряет дымоход;
- требует утепления всего дымоходного тракта, иначе - полная засада;
- дорог (с установкой обходится около 20 тыров)

Из этого могу согласиться только с пунктами 3 и 4. Но с оговоркой - степень засорения дымохода напрямую зависит от влажности топлива. По поводу дороговизны - нафиг его покупать, устройство простейшее, достаточно в магазине тщательно изучить

Саян

Отправлено 25 December 2008 - 20:07

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Если бы не возня с глиной, давно бы кирпичную поставил.... Вот лень-матушка. А тут эти зимы теплые... Нет бы шарахнуть русского мужика морозцем - враз забегал. Это я так от себя очередную мысль про буржуйку отгоняю.

Jackonya

Отправлено 25 December 2008 - 21:07

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Просмотр сообщенияandrey35 (Dec 25 2008, 19:01) писал:

Бурельян это не печка, а газогенератор.
Из этого могу согласиться только с пунктами 3 и 4. Но с оговоркой - степень засорения дымохода напрямую зависит от влажности топлива. По поводу дороговизны - нафиг его покупать, устройство простейшее, достаточно в магазине тщательно изучить


1. В мою бытность газогенераторами назывались устройства, выделяющие древесный газ под нагревом в бескислородной среде (пиролизаторы).
2. Степень засорения зависит не только от влажности, но и регулировки "экономичного" режима Булерьяна. Чем ниже температура в топке печи, тем больше сажи, а следовательно неэффективное использование теплотворной способности дров.
3. Уважаемый andrey35, Вы хотите сказать, что легко согнете трубы с толщиной стенки 4мм и диаметром 50мм ? И так же легко профрезеруете по окружности паз герметичного закрывания дверцы и уплотните его асбосиликоновым шнуром? А шпингалеты?
Возможно, но у обычного автолюбителя обычно нет 15-ти тонного роликового гибочного пресса и фрезерного станка в гараже. да и сделать за день Буль в кустарных условиях не получится.
Тем, кто захочет повторять конструкцию Булерьяна скажу, что камера дожига в нем сделана плохо, она практически не работает в эконом-режиме.

Просмотр сообщенияСаян (Dec 25 2008, 19:07) писал:

Если бы не возня с глиной, давно бы кирпичную поставил.... Вот лень-матушка. А тут эти зимы теплые... Нет бы шарахнуть русского мужика морозцем - враз забегал. Это я так от себя очередную мысль про буржуйку отгоняю.


А что там возиться-то? Замочил на пару дней, добавил мелкого песочка (слоями), размешал до сметанной консистенции...
Для гаража, где нужно получение быстрого тепла целесообразно использовать гибрид (буржуйка+теплонакопительный щиток из кирпича).
Час протопил - день работаешь. Ежели чего - помогу с чертежами.

mahno

Отправлено 25 December 2008 - 21:16

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Посмотрите "Котлы воздухогрейные "Профессор БутаковЪ" может что-то возьмете в конструкции на вооружение. Стоит у товарища, он доволен.

Дядя

Отправлено 26 December 2008 - 00:08

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

В прошлом году возникла необходимость в отоплении. Правда площади побольше, но предлагаю тот же принцип. Делайте не буржуйку, а котёл ( согните и установите в топочном пространстве несколько ходов трубой мм 40-50 в диаметре) повесьте батарей штуки три по стенам повыше котла на полметра, заполните систему антифризом и вперёд!
Сама печь сделана так: сварен каркас из уголка 65, так чтобы по сторонам входило целое число кирпичей, в каркас уложены кирпичи, снаружи каркас обшит металлом. Задняя стенка с трубами теплообменника съёмная.Дверцы и колосники стоят копейки. Размеры прикиньте сами. Мой 700х1200х1500 греет около 800кв.м., ну правда у меня насосик стоит, вам то ни к чему. Если надо, сделаю фотки...

Jackonya

Отправлено 26 December 2008 - 00:41

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Просмотр сообщенияДядя (Dec 25 2008, 23:08) писал:

.... Делайте не буржуйку, а котёл ( согните и установите в топочном пространстве несколько ходов трубой мм 40-50 в диаметре) повесьте батарей штуки три по стенам повыше котла на полметра, заполните систему антифризом и вперёд!
Сама печь сделана так: сварен каркас из уголка 65, так чтобы по сторонам входило целое число кирпичей, в каркас уложены кирпичи, снаружи каркас обшит металлом. Задняя стенка с трубами теплообменника съёмная.Дверцы и колосники стоят копейки. Размеры прикиньте сами. Мой 700х1200х1500 греет около 800кв.м., ну правда у меня насосик стоит, вам то ни к чему. Если надо, сделаю фотки...


1. Я бы не рекомендовал располагать теплообменник в топочном пространстве, так как эффект "холодного ядра" понизит эффективность использования топлива. Теплообменник следует устанавливать в дымоходе.
2. Не стоит вешать батареи выше котла, тем более на 50см, так как нижняя часть помещения прогреваться не будет! Для того, чтобы батареи подвесить внизу вверху нужно установить расширительный бак.
3. Топочные дверцы, задвижки и колосники средних размеров стоят от 500р и выше за штуку - не такие уж и копейки )))
4. Человек просит простую конструкцию, изготавливаемую за день.
P.S. А фотки хотелось бы глянуть )))

kapral

Отправлено 26 December 2008 - 01:11

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

уже десяток лет дровами гараж-мастерскую отапливаю. перепробовал несколько конструкций, в том числе и длительной загрузки. (про булерьян тогда и не слыхивал, вычитал как русские мужики церкви отапливали. в декабре печь заряжали и поджигали - в апреле открывали золу вычистить. потом увидал такую немецкую систему отопления образца 35-го года, с саморегулировкой горения дров). весь вопрос в требованиях к нагреву. булерьян хорош осенью на даче - приехал утром субботы, зажёг, пока поработал - она прогрела помещение, погорела ночь, обеспечив комфортное спаньё и хватит. если надо тепло изо дня в день - нужна система с большим теплоаккумулятором. котёл или буржуйка с водяной рубашкой и системой с большим объёмом жидкого теплоносителя, печь из кирпича - короче нечто остающееся тёплым к моменту следующей протопки. но зачастую приход в гараж нерегулярный и всего на пару часов (как вырвешся). тут требуется как можно быстрей прогреть воздух, чтоб хоть инструмент к рукам не примерзал. ни булерьян , ни котёл не катит. первый нет смысла гонять пару часов, второй - пока ещё сам прогреется и начнет тепло отдавать.
я остановился на высокой и узкой буржуйке. высота позволяет загружать дрова на длительный срок, а большая глубина - запихивать длинные доски. (здорово экономит время на распиловку дров). стенки с развитым оребрением (проще говоря - сварены из уголка одной полкой наружу). и внутри, вдоль всех стенок, сквозь переднюю и задню,с сантиметровыми зазорами вварены трубы дюймовки (и шо-то рядом). колосник то-же из труб. позади вентилятор, воздух продувается сквозь трубки. площадь теплоотдачи в четыре раза больше просто кубической. после того, как дрова разгорятся - температура на выдуве - руку не удержиш. (прощелкал, не убрал машину "из-напротив" - бампер стёк на пол). гараж в 40 квадратов площадью, прогревает с 0 до 20 градусов за - сорок минут/час с момента растопки (зависит от дров). плотно закрывающиеся дверки и заслонка на трубе - обязательны. иначе - большой расход топлива. после активного сгорания половины загрузки печи (те самые 40-60 минут) прикрывается подача воздуха и выхлоп, и печка работает в экономичном режиме тления не хуже бренерана. ещё часа три. то-есть на рабочий день я подкидую дрова раза два, полная загрузка вначале, и примерно половинная позже.

Дядя

Отправлено 26 December 2008 - 14:02

Хочу сам сделать буржуйку для гаража. Подскажите чертежи

Не хотелось скатываться в дискуссию, но надо.
1. с эффектом холодного ядра не знаком, теплообменники во всех котлах стоят в топочном пространстве, а порой и являются телом печи.
2.Батареи надо повесить выше только для естественной циркуляции теплоносителя. Чем больше разница в высоте, тем эффективнее бегает антифриз. Расширительный бак нужно в любом случае.
3. Дверцы и колосники на сезон можно сварить из того что под ногами, даром. Чугун надо купить, если печь пригодится и годами позже.
4. За день не получится, а вот за три - самое то.
Фотки сделаю, чуть погодя...

Treugolnik

Отправлено 27 December 2008 - 03:18

Хочу сам сделать буржуйку для гаража. Подскажите чертежи Я буржуйку из трубы d350 L 700 сварил, вроде ничотак... Дверцу - тот же кусок трубы. который вырезал под отпочное отверстие, только нахлёст приварил.
Для продува вварил поперёк трубу 110 мм с наваренными рёбрами-уголками.
Но это всё не из "подножного корма" - такие трубы где попало не валяются...
А если делать более продвинутый вариант - сложил бы из кирпича. А для продува внутрь засадил горизонтально (плашмя) под крышу чугунную батарею. Полдня работала бы чисто на продув, потом прогреется - как ИК, и на ночь грела бы за счёт аккумулированного тепла.
В общем, базу можно любую сваять, а потом по надобности увешивать всякими девайсами-добавками.

Сообщение отредактировал Treugolnik: 27 December 2008 - 03:19
